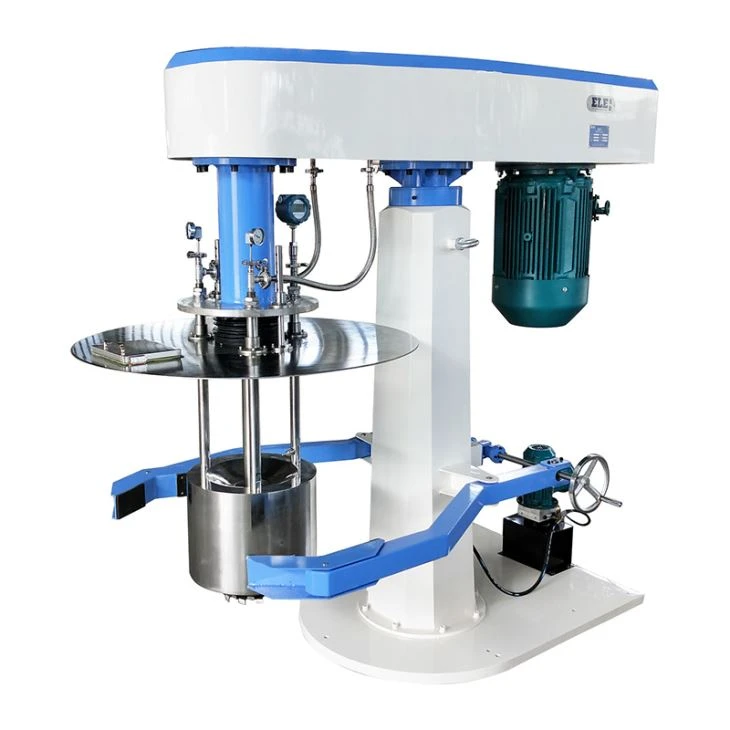

Moulin à paniers

LeMachine de broyeur à panierest un broyeur humide qui combine la dispersion et le broyage. Il s’agit d’un système de traitement par lots continu. L’ensemble du processus de broyage est effectué dans le même récipient. Peut obtenir un broyage ultra-fin. Convient pour la production de masse, très approprié pour différentes couleurs, facile à changer de couleurs et de changer de produits.

Gamme de broyeurs à paniers ELE

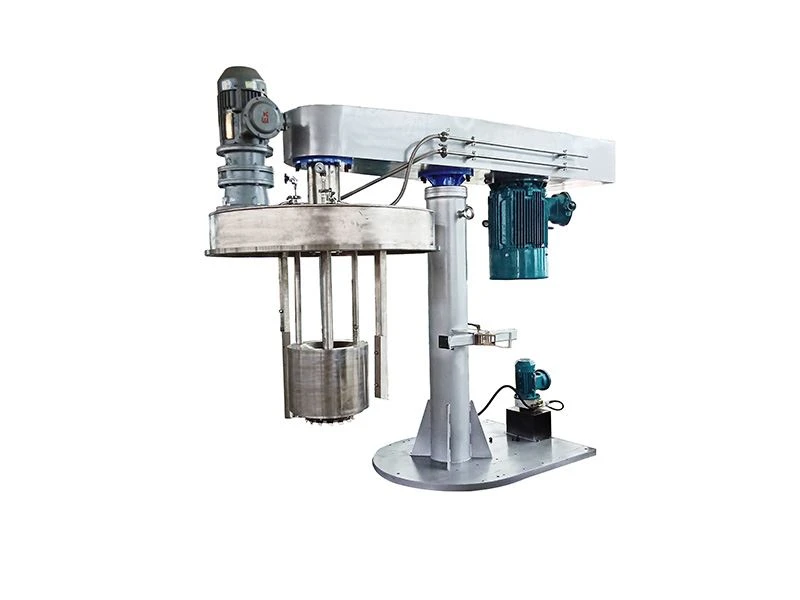

Broyeur à panier avec grattoir pour une viscosité élevée

Moulin à paniers de laboratoire

Broyeur à panier sous vide

Broyeur à panier de levage hydraulique

Fiche

ELE: Vos principaux fabricants de machines de broyage de paniers

1.Plus de 20 ans d’expérience en fabrication

Shanghai ELE, avec la R & D, l’usine, les ventes mondiales, les ingénieurs et le marché ensemble, est le plus grand fabricant de rectifieuse humide et de mélange de fluides situé à Shanghai depuis plus de 20 ans.

2.Équipement de production avancé

Une machine de haute qualité ne peut pas vivre sans une grande précision. Notre machine est fabriquée par une meuleuse de précision, des machines de tour, une aléseuse, une polisseuse, une perceuse, une machine à laminer, des fraiseuses, des machines CNC.

3.Contrôle de la qualité

1). Nous partons du criblage des matières premières pour la production de machines. Tous les corps en acier au carbone, les corps de travail principaux en acier inoxydable et d’autres accessoires proviennent de célèbres fonderies de fer et d’acier en Chine. Chaque lot de matières premières est fourni avec un rapport d’essai de matériau, et la composition de l’acier au carbone doit répondre aux exigences de la norme américaine 1045 et din C45. L’acier inoxydable doit répondre aux exigences de la norme américaine ASTM a240 et Din1.4301 (x5crni18-10).

2). Chaque étape de la coupe, du meulage, de l’estampage, du pliage, du poinçonnage et du soudage a des spécifications de dessin ELE. La société ELE dispose de machines-outils de haute précision, chaque opérateur a plus de 15 ans d’expérience. Le centre standard d’usinage de chaque pièce a ses propres caractéristiques, en particulier dans le plan. Dans le processus d’usinage du vilebrequin, la précision est strictement contrôlée à plus ou moins 0,01 mm. Afin de réduire la possibilité de fuite de liquide, nous utilisons presque tous le soudage par chanfrein. Cela rend également indirectement notre coût de traitement plus élevé que celui de la plupart de nos pairs.

3). Dans le même temps, pour assurer le taux de réussite au traitement, les spécifications d’assemblage et la compétence du personnel sont particulièrement importants. Dans l’aspect de l’étanchéité d’arbre auquel les clients accordent le plus d’attention, ELE a son propre ensemble complet de spécifications qui ont été résumées pendant de nombreuses années pour s’assurer que chaque joint de roulement s’adapte parfaitement au roulement. Aucune fuite ne s’est produite.

4). Nous avons un personnel spécial pour surveiller et inspecter tous les liens de production. Une fois que des produits non standard ou non qualifiés sont trouvés, ils seront retravaillés ou mis au rebut pour la première fois. Empêchez-le de s’écouler dans le lien suivant et d’affecter la qualité des produits finaux.

4.Certification de réputation

La société ELE® a été certifiée par la société en vertu de son excellente qualité et de ses excellentes performances dans l’industrie.

ELE a obtenu la certification CE, SGS, également soutenir d’autres tiers par ISO, BV ...

ELE est le seul fabricant à avoir son propre brevet de joint mécanique à Shanghai.  N° de brevet : 201610459850.7

5.Capacités continues de recherche et d’innovation

Pour le broyeur de paniers, nous continuons à rechercher et à développer de nouvelles technologies. Le modèle de broyeur à paniers suivant a été développé par ELE depuis plusieurs années, ce qui présente d’énormes avantages: 1.Beads loading ratio:Le maximum peut atteindre 70% -75% (95% de perle de zirconium) sans fuite de perles et surcharge de courant moteur 2.Perles plus petites: il peut utiliser des perles de 0,6 mm pour broyer le matériau.nous avons déjà rencontré à 700 nano pour le broyage de la pâte de couleur. (0,3-0,5 mm est utilisable pour certains matériaux) 3.Desigh spécial pour les perles qui fuient: nous montons un dispositif unidirectionnel à l’entrée pour empêcher les perles de fuir. 4.Nouvelle structure: Séparateur de structure tubulaire verticale avec de nouveaux matériaux d’étanchéité de l’arbre, ce qui peut éviter que les perles ne pénètrent dans l’espace entre l’arbre et l’arbre sleeve.it peut protéger l’arbre et réduire considérablement les perles. Pour plus de détails, veuillez consulter l’image ci-dessous.

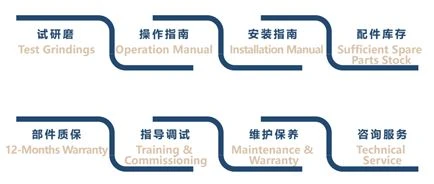

6.Service

1.Avant la commande, le client peut apporter des matériaux à notre laboratoire et effectuer des broyages de test, des paramètres de test ponctuels tels que la distribution granulométrique, obtenir des données fiables pour la sélection du modèle;

2.Nous vous fournissons un manuel opeatian en chinois ou en anglais;

3.Nous vous proposons des vidéos pour l’installation et la maintenance de l’équipement en anglais et en chinois;

4.Avec trois ans d’inventaire de pièces de rechange pour assurer une utilisation normale et vous faire être en difficulté;

5.Dans un délai de garantie de 12 mois, nous nous engageons à changer gratuitement les pièces endommagées par voie aérienne ou maritime;

6.Après la livraison, notre ingénieur professionnel offrira gratuitement un débogage de guidage sur site, en fonction des différentes caractéristiques des matériaux, afin de configurer les paramètres opérationnels du broyeur et d’assurer une qualité de broyage optimale et l’état de fonctionnement de l’équipement;

7.Après la période de garantie, nous fournissons un service de maintenance et de maintenance, ne facturons que le coût;

8.Pendant ce temps, nos experts en broyage habiles peuvent vous offrir des conseils et un service techniques professionnels gratuits.

7.Rétroaction du marché

Avis des clients

Nous avons reçu des éloges de nombreux clients en Europe et en Amérique. En particulier, après avoir utilisé notre nouvelle structure de veste de l’usine de paniers, M. Aldo De Luca, propriétaire d’une usine d’encre centenaire en Italie, a sincèrement déclaré que par rapport à d’autres marques européennes, le broyeur de paniers ELE est plus rentable. Avec la même puissance et le même matériau, l’effet de broyage du broyeur de paniers à enveloppe de nouvelle structure ELE n’est pas inférieur à celui de la marque européenne. Surtout dans le meulage d’encre à faible viscosité de 1 à 10 microns encore mieux. Sur la base du même budget d’investissement, la marque ELE est un meilleur choix.

Machine de broyeur à panier: le guide FAQ ultime

Qu’est-ce que le moulin à paniers?

La machine de broyage à panier est une sorte de broyeur, qui peut être une machine de broyage remplaçable de broyeur à billes.  Il est largement utilisé pour le broyage humide de types de liquides chimiques tels que la peinture, l’encre, le revêtement, la pâte de couleur et d’autres processus chimiques connexes qui poursuivent une taille de particule plus petite comme le niveau micron ou nano.

Le broyeur à paniers de la série ELE EBM est une rectifieuse humide qui combine le meulage et la dispersion, largement utilisée dans les encres, les peintures, les revêtements, la production de pâte de couleur et d’autres industries connexes. Il peut obtenir un effet de broyage ultra-fin.  Il a une conception de roue auto-absorbante unique, une alimentation en douceur, avec un dispositif anti-reflux, aucune fuite de perles, une conception de tamis plus petite, qui peut utiliser des perles de broyage plus petites, obtenir une taille de particule plus fine et une distribution granulométrique étroite.

Principe de fonctionnement :

Lorsque le moteur entraîne l’arbre à grande vitesse, la partie supérieure de la chambre à panier apparaît votex et une forte force d’aspiration a été générée par la roue auto-absorbante, de sorte que les matériaux sont inhalés dans la chambre intérieure. Les billes entraînées par des broches à l’intérieur de la chambre produisent une force dans toutes les directions et un matériau sous le coup par collision et frottement constants. Une fois les matériaux sortis du générateur de tamis, ils seront dispersés par un disque à grande vitesse et retournent dans la chambre à panier en répétant le cycle de broyage. C’est pourquoi une taille de particule plus petite et une distribution de particules plus étroite peuvent enfin être obtenues.

Quels sont les avantages de la machine à broyeur à panier?

● Conveniet et flexible à exploiter.

● Facile à nettoyer pour changer de couleur. C’est donc le meilleur moulin pour la production de peinture et d’encre avec de nombreuses couleurs.

● Pas besoin de pré-mixage. Il peut faire le mélange et le broyage ensemble.

Avec un dispositif anti-reflux spécial et une conception de tamis plus petite. Pas de fuite et de collage de perles de zircone.

● Peut être utilisé sous différentes exigences de température car le panier est à double couche, qui peut passer de l’eau de refroidissement ou du liquide chauffant.

● Haute performance et haute énergie

● Système de refroidissement multiple, avec panier de refroidissement et conteneur de refroidissement

● La finesse peut atteindre le niveau nanométrique,

● Dispositif anti-reflux spécial, pas de perles qui fuient

● Conception unique de roue auto-absorbante, alimentation en douceur,

● Pas de perles bloquantes, pas de perles cassantes.

● Conception spéciale de tamis à décharge plus petit, qui peut adopter des billes de broyage plus petites, obtenir une taille de particule plus fine et des distributions granulométriques étroites.

Y a-t-il des limites de la machine à broyer à panier?

Oui.

Le volume du panier est limité, ce qui se traduit par un poids limité des matériaux traités par lot. Et il ne peut pas être utilisé en production continue car il a d’abord besoin de matériaux de transfert, puis de mettre de nouveaux matériaux à chaque fois.  Et après le meulage, un nettoyage manuel est nécessaire, il y a donc des coûts de main-d’œuvre. En outre, par rapport au broyeur à billes, le taux de remplissage des perles du broyeur à panier est plus faible, la distribution finale de la taille des particules sera plus large.

À quoi sert basket Mill Machine?

Le nom complet du moulin à panier est le broyeur à billes de type panier, le broyeur à paniers utilisé pour le broyage du lisier. industrie largement utilisée :p aint, encre, pigment, pâte, soufre, pesticide, etc.

◆ Revêtement: Revêtement à base d’eau, Revêtement à base de solvant, Revêtement décoratif, Peinture au latex;

◆ Peinture: Peinture de voiture, Peinture de finition, Peinture de bois, Peinture industrielle;

◆ Encre: Encre d’impression héliogravure, encre flexographique, encre d’impression offset, encre sérigraphique, encre solide à lumière UV, encre jet d’encre numérique, etc;

◆ Pigment: Colorant, Pigment peint en couleur, Liquide de stylo, Aquarelle;

◆ Matériaux électroniques: alumine de diaphragme de batterie, phosphate de fer au lithium, boue céramique, retardateur de flamme;

◆ Industrie alimentaire: sirop de chocolat, pâte, etc.;

◆ Pesticide: Suspension de pesticide, EC, EW, ME;

◆ Industrie chimique quotidienne: cosmétiques, savon liquide, gel douche, détergent liquide, etc.;

◆ Médecine biologique: fragmentation cellulaire des algues, matériaux fonctionnels microbiologiques;

◆ Nano Matériaux: oxyde métallique, matériaux magnétiques, industrie du papier, industrie optoélectronique.

Quelles sont les pièces de la machine à fraiser à panier?

Le moulin à paniers est principalement composé des parties suivantes :

● Système électrique (moteur, onduleur, boîtier de commande électrique, panneau de commande de site)

● Système de transmission (courroie trapézoïdale, arbre principal)

● Systèmes de broyage (panier de broyage, perles de broyage, disque de dispersion)

● Pièces d’usure couramment utilisées: disque de dispersion, buisson d’arbre, joint torique, etc.

Comment réaliser l’homogénéisation des poudres à l’aide de la machine de broyage à panier?

Commencez par élever le broyeur à panier, mettez votre réservoir sous le panier, ajoutez de l’eau ou du solvant approprié

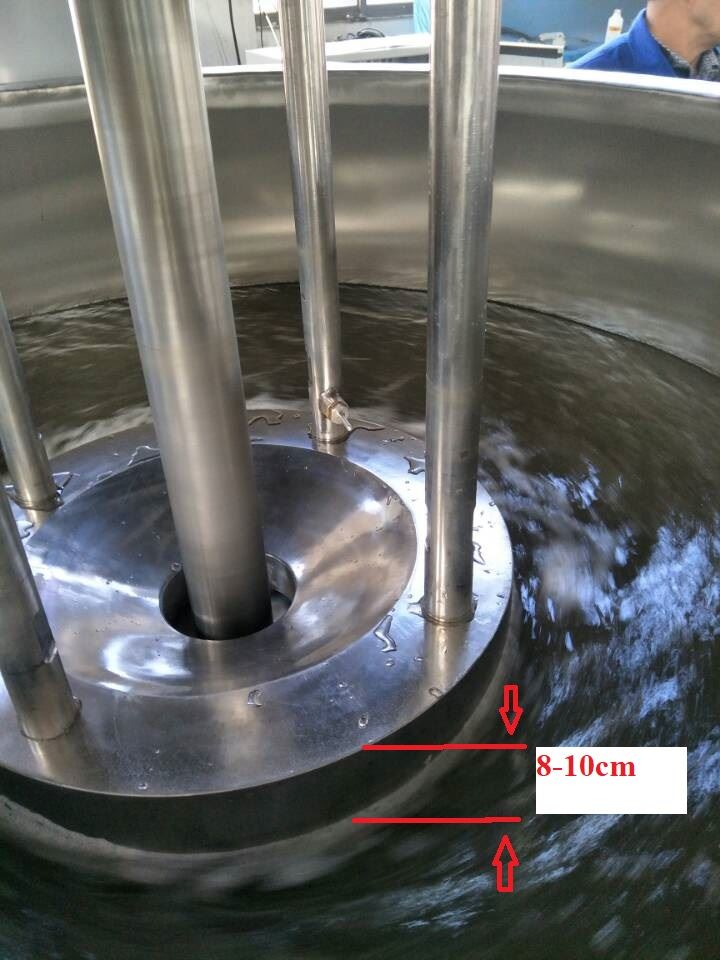

Puis déclinez le moulin à panier jusqu’à ce que son panier soit un peu plus haut que l’eau, vous pouvez ajouter votre

poudre du côté du réservoir, cette poudre sera bien dispersée par le disque de dispersion du panier, puis le panier de déclin au centre du réservoir, les matériaux de broyage cycliques, la boue de sortie peuvent atteindre l’homogénéisation de la poudre

Quelles autres technologies peuvent remplacer la machine de broyeur à paniers?

Le broyeur à panier est un bon broyeur pour les matériaux par lots, mais le broyeur à panier a sa limite, lorsque vous avez un matériau de couleur unique de grande capacité nécessitant un fonctionnement continu du processus, le broyeur à billes horizontale est le meilleur moulin à billes remplacer le broyeur à paniers.

Comment fonctionne Basket Mill Machine?

Le principe de fonctionnement de la meuleuse à panier est l’aspiration à grande vitesse de la roue auto-amorçante → le meulage extrêmement fin dans le panier de broyage → la rotation à grande vitesse du disque de dispersion pour produire des effets de dispersion, de mélange et de circulation → formant ainsi un cycle d’aspiration, de broyage et de décharge à haute efficacité.

Alimentation: la roue tourne à grande vitesse, crée une aspiration et un vortex puissants, pousse le matériau dans le panier de broyage

Meulage: les broches de meulage sur l’arbre tournent à grande vitesse, poussent les billes de zircone à l’intérieur du panier de meulage en mouvement rapide, entrent en collision avec le matériau, frappent le matériau, impactent le matériau, créent une force d’impact, une force de frottement, une force de cisaillement sur le matériau, brisent l’agrégation, atteignent une taille de particule plus fine.

Disperseur: Le disque du disperseur tourne à grande vitesse, crée une force centrifuge, force le matériau du panier de broyage, obtenant une force de dispersion.

Le problème du tournage du matériau est évité, l’angle mort de la circulation est évité et un excellent effet de meulage peut être obtenu en peu de temps. Convient à la production en petits lots (couleur facile à changer), la pré-dispersion et le broyage peuvent être effectués dans un réservoir de boue de peinture. La vitesse de l’arbre principal peut être ajustée, le fonctionnement est stable, le bruit est faible, l’équipement auxiliaire est moindre, le nettoyage est pratique et le milieu de meulage est facile à changer.

Combien y a-t-il de types de machines à broyer?

Il existe principalement trois types, nous pouvons faire la différence avec la façon de décharger:

Le séparateur est sur le mur

Le séparateur est plat sur le fond

Le séparateur est tubulaire vertical sur le fond

Comment dépannez-vous la machine de broyage à panier?

Lorsque le client utilise la machine, si le moteur ne fonctionne pas, vérifiez d’abord si la fiche d’alimentation est connectée, si le connecteur est desserré; si le fonctionnement du convertisseur est normal ou non. Si après la panne mentionnée ci-dessus sont éliminés, il ne peut toujours pas fonctionner normalement. Demandez à des professionnels de le maintenir ou de contacter notre service après-vente. Ne demandez pas à la personne qui n’est pas familière avec la machine de démonter la machine en cas d’accident.

Quels facteurs contrôlent la taille des particules dans la machine de broyage à panier?

1.Densité d’énergie de broyage

2.Zone de broyage efficace

3.Taille de perle / Type de perle

4.Taux de remplissage des perles

5.Spead linéaire

6.Structure interne

7.Caractéristique des matériaux, viscosité, formulation

8.Autres facteurs

Quelles sont les spécifications des machines de broyeur à panier?

Intègre la pré-dispersion, le broyage fin et éventuellement l’étalement dans une seule machine

Le disperseur, accélère l’humidité de la surface, avance l’effet de dispersion

Faible coût, haute qualité, atteint le meilleur effet en peu de temps

Ne pas avoir besoin de pompe, vanne, pipeline et autre conteneur, pas de résidu, yied élevé

Pratique pour changer la couleur et le produit, une machine pour différentes couleurs et produits

Il est flexible, facile à utiliser

Quels facteurs déterminent la qualité de la production de la machine de broyage à panier?

En parlant de la sortie de la machine Basket Mill, nous devons dire la taille finale des particules, La fonction principale du panier est de réduire la taille des particules à la taille requise comme 5 microns, 2microns, 1 micron ou même nanomètres. Les facteurs permettant de déterminer la taille finale des particules sont les suivants :

1) Taille des perles: habituellement, la taille des perles plus petite, la taille des particules finales plus petite, de sorte que le broyeur à paniers pourrait utiliser des perles de plus petite taille est très important, notre broyeur à panier ELE adopte une nouvelle construction, avec un écran spécial qui pourrait être de plus petite taille d’écart, de sorte que nous pourrions utiliser une taille de perle plus petite.

2) Rapport de remplissage de billes: Plus de rapport de remplissage de perles pourrait créer plus de force de cisaillement, plus de force d’impact et plus de force de frappe et plus de force de frottement, pourrait obtenir une taille de particule plus fine, notre broyeur de panier ELE pourrait atteindre un rapport de remplissage de perles de 80%.

3) Énergie cinétique: décidée par la puissance du moteur

4) Pas de perles qui fuient, pas de perles coincées, notre broyeur à paniers ELE adopte un dispositif anti-reflux spécial, pas de perles qui fuient, pas de perles collées, garantissent la production stable.

5) Température: pour une taille de particules plus fine, généralement une température plus élevée créera l’agrégation, notre broyeur à paniers ELE fournit un système de refroidissement multiple, a) panier de broyage avec enveloppe b) réservoir avec enveloppe pour le refroidissement.

Qu’est-ce qui influence la capacité de la machine de broyeur à paniers?

Les questions ci-dessus concernant les cinq facteurs déterminent le rendement et la taille finale des particules du broyeur à panier, comme la taille des billes, le rapport de remplissage, l’énergie cinétique, la température et le dispositif anti-reflux. Tous les facteurs ci-dessus affectés par la précision et la structure, La nouvelle structure rend les perles meulées à la zone active, empêche le travail inutile par l’ancienne structure, augmente les performances. La précision entre les trois tiges de support pour le panier de meulage, la précision entre l’arbre et le roulement et le manchon de l’arbre. Garantir un travail stable et une production continue.

La machine de broyeur à panier peut-elle produire des qualités intermédiaires de particules?

Oui, du niveau micron 1-50 microns, au niveau nanométrique 500-800nm.

Le broyeur à panier convient au meulage des peintures, des revêtements, de l’encre et des matériaux chimiques connexes, les perles de broyage peuvent être utilisées de 0,2 mm à 2,4 mm, il convient à différentes exigences de taille de particules.

Quel matériau est utilisé pour fabriquer des pièces de contact de machine de broyeur de paniers?

1) Acier allié trempé

2) Type de céramique

Les pièces de contact du broyeur à panier utilisent généralement de l’acier inoxydable SS304 ou SS316L, certains matériaux acides peuvent également choisir d’utiliser un matériau anti-acide tel que la céramique et le PP, les pièces de meulage utilisent de l’acier allié dur ou de la céramique.

Cearmic se réfère généralement à la cheville ou aux dics de broyage en oxyde de ziconia, chambre interne en carbure de silicone, il est utilisé pour la contamination anti-métal ou de couleur.

Quelles sont les propriétés des matériaux que vous pouvez traiter à l’aide de la machine De broyeur à paniers?

Selon de nombreuses années d’expérience expérimentale de la société ELE. le nouveau broyeur à paniers à structure présente les avantages d’un temps de broyage court et d’une distribution granulométrique étroite lorsque la valeur de viscosité est inférieure à 8000cps et que la taille des particules cibles du matériau est de 0,8 à 15 microns. Dans le même temps, le système de refroidissement de la gaine de panier et du bloc-cylindres en matériau peut résoudre l’influence de la température élevée sur l’effet de meulage dans une plus grande mesure. En particulier pour le broyage de certains matériaux sensibles à la chaleur, la plage minimale contrôlable est de 23 ~ 30 ° C. C’est la difficulté technique que la plupart des concurrents ne peuvent pas égaler.

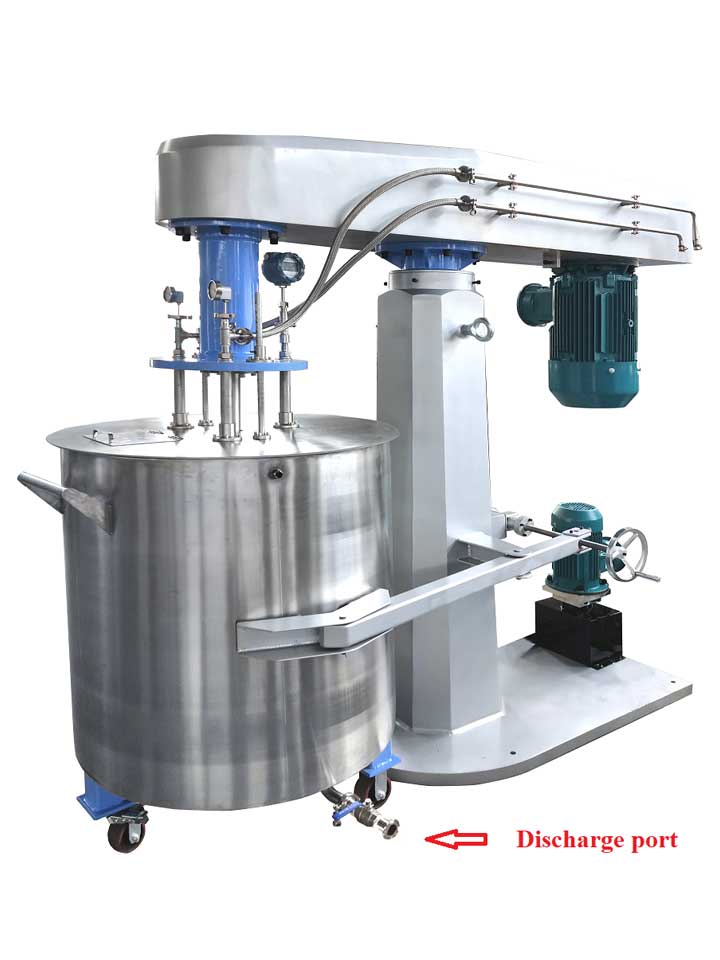

Comment chargez-vous et déchargez-vous le matériel de la machine de broyeur à panier?

Soulevez le panier avant de préparer le matériau pour le broyage, versez d’abord le liquide proportionné dans le réservoir, puis versez lentement le matériau en poudre contre le bord de la paroi du baril. Et le mélange ne doit pas être trop plein. Il est généralement recommandé d’ajouter environ 80% du volume du cylindre.

Une fois que tous les matériaux principaux ont été ajoutés au cylindre, déposez lentement le corps du panier jusqu’à ce que le niveau de liquide complètement sur la plaque de dispersion et atteignez la hauteur du corps du panier d’environ 8 ~ 10 cm.

Démarrez la machine à basse vitesse et tournez à basse vitesse pendant 1 minute, puis laissez lentement le corps du panier pénétrer complètement dans le matériau pour augmenter la vitesse. Une fois le meulage terminé, le client peut choisir la méthode de décharge par gravité ou de décharge de la pompe de transport. Nous avons conçu un trou de décharge sur le côté inférieur de chaque cylindre pour installer une soupape de décharge.

Dans le même temps, la conception de l’angle d’inclinaison du fond du cylindre réduit considérablement les résidus de matériau et est facile à nettoyer.

Quelle est votre garantie?

Nous garantissons ELE garantie 12 mois de garantie. Pendant 12 mois, toutes les pièces endommagées de qualité sont fournies gratuitement par avion ou express.

Qu’en est-il du délai de livraison et de la livraison?

ELE fournit un colis en bois pour la livraison, le délai est d’environ 35 jours.

Comment choisir un moulin à panier adapté ?

Veuillez contacter notre service commercial et lui fournir les informations ci-dessous :

Quel type de produits allez-vous broyer? À base d’eau ou de solvant

Quelle est la viscosité? Combien de cps ?

Quelle est la taille finale des particules que vous souhaitez atteindre ? Combien de microns ?

Quelle est la taille initiale des particules? Combien de microns ?

Avez-vous d’autres exigences, comme le vide, le chauffage .....etc

Application de broyeur à billes de panier dans le broyage de la poudre de soufre de matériau auxiliaire en latex nitrile

----Sur la méthode et la préparation du broyage de la poudre d’oxyde de zinc, de la poudre de soufre, de la poudre d’accélérateur BZ, de l’accélérateur de poudre EZ, de la poudre antioxydante...Lire la suite
